Cuál es la diferencia entre Fibras ópticas Cable Multitubo y Unitubo


Recientemente, mis amigos me preguntaron cuál es la diferencia entre estos cables. ¿A qué debo prestar atención cuando compro? ¿Cuáles son los factores que afectan los precios? Compartiré estas preguntas. Los criterios básicos de clasificación de la industria son:

La diferencia entre los manguitos de fibra óptica interna está determinada por la estructura de los manguitos de fibra óptica interna.

Expertos en productos James Xu de zion communication king-tone electronic company Said.

Luego, nos dirigiremos gradualmente a diferentes estructuras, involucraremos diferentes usos de materiales, calcularemos diferentes precios y los utilizaremos en diferentes entornos de trabajo. Por favor, vea más abajo para más detalles.

Multitubo

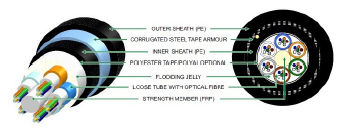

Mire la estructura de la carcasa de fibra óptica que se muestra en la siguiente imagen. Consta de 5-6 carcasas. Están torcidas entre sí. La dirección profesional es SZ y luego se pueden colocar 2-12 fibras en cada carcasa. Todos los convencionales pueden ser un total de 72 fibras del núcleo.


GYTS loose tube cables

GYTA/GYTS stranded loose tube FOC

Unitubo

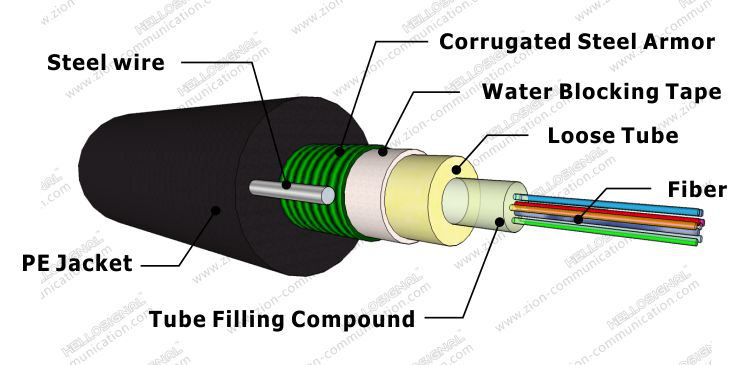

Mire el buje central que se muestra a continuación, con un solo buje, que puede contener 2-12 fibras centrales.


GYXTW FOC unitube optical cables

gyxtw 4 fibers optical cables


Todos se pueden usar en la parte superior, así como en tuberías, dependiendo del número de fibras requeridas.

A continuación muestro, la descripción estructural de varios cables ópticos comunes se puede usar como referencia.

Armadura - Multitubo



Armadura - Unitubo



Cable Distribución Armado Metálico (16 – 48 FO)

01. Relleno Central (GRP)

02. Fibra Óptica Ajustada (0.9 mm)

03. Elementos de tracción

04. Cubierta Subcables

05. Cubierta Interior

06. Armadura Metálica

07. Cubierta Exterior

Aplicaciones

Universal (Interior / Exterior)

Protección roedores

Excelente resistencia a los roedores.

Opciones

Cubiertas: PVC / PU / PA

Código colores especial

Clasificación CPR (Euroclase)(*) Reacción al Fuego: Dca, s2, d2, a1 Código de Declaración: DOP02350

(*) Disponible hasta 24 FO

Ventajas

Compacto / Robusto / Resistente / Fácil de pelar (libre de gel) / Conectorización directa / Ahorro costes instalación / Excelente resistencia roedores.

Normas Referencia

Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22.

Código colores fibras: Rojo - Verde – Gris – Amarillo – Azul – Natural – Blanco – Marrón – Violeta – Naranja - Rosa - Negro.

1

LSZH – Termoplástico libre de halógenos, baja emisión de humos y no propagador de la llama.




1. Fibras ópticas identificadas por colores.

2. Tubo PBT (opcionalmente: distintos colores bajo pedido).

3. 2x1 elementos de fuerza dieléctricos opuestos.

4. Cubierta interior de HDPE de color negro (más colores disponibles bajo pedido).

5. Armadura de acero corrugado con revestimiento de copolímero.

6. Cubierta externa de HDPE de color negro (más colores disponibles bajo pedido).



Cables LOOSE-TUBE sumergidos

de 6 a 144 fibras

1. Fibras ópticas identificadas por colores.

2. Tubo PBT de color con compuesto de relleno + relleno(s) según número de fibras del cable.

3. Conjunto de tubos holgados para garantizar la estanqueidad ante el agua.

4. Elemento de fuerza central de varillas de FRP + revestimiento opcional.

5. Armadura de cinta de acero corrugado.

6. Cubierta interior de HDPE de color negro (más colores disponibles bajo pedido).

7. Armadura con hilos de acero con revestimiento PE.

8. Cubierta externa de HDPE de color negro (más colores disponibles bajo pedido).


Calcular precio

Finalmente, el precio regular de varios cables de fibra óptica es:

Multitubo 6 fibers   :225usd/km

Multitubo 12 fibers  :286usd/km

Multitubo 24 fibers  :408usd/km

Multitubo 48 fibers  :655usd/km

Unitubo 4 fibers :160usd/km

Unitubo 6 fibers :181usd/km

Unitubo 8 fibers :201usd/km

Unitubo 12 fibers :242usd/km
